پیژندنه

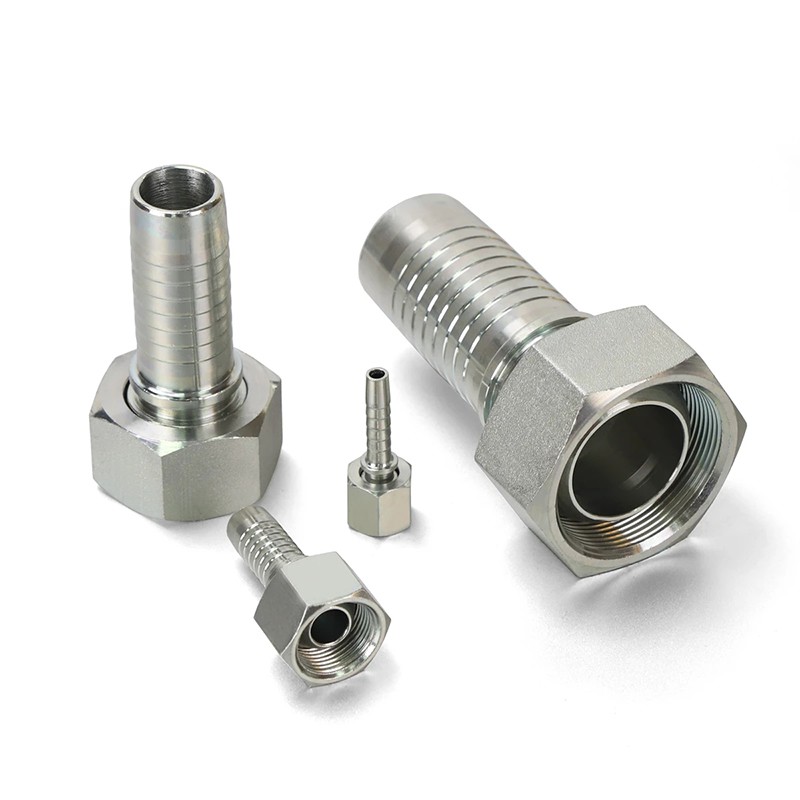

د ښځینه هیدرولیک نلی فټینګ یو لوړ-کارکردګی، دقیقه-انجینری نښلونکی دی چې په هیدرولیک سیسټمونو کې د خوندي او لیک-د مایع لیږد لپاره ډیزاین شوی. د لوړ فشار، خورا تودوخې، او سخت چاپیریال سره د مقابلې لپاره جوړ شوی، دا فټینګ په صنعتي، کرنې، ساختماني، او اتوماتیک غوښتنلیکونو کې د اعتبار وړ فعالیت تضمینوي.

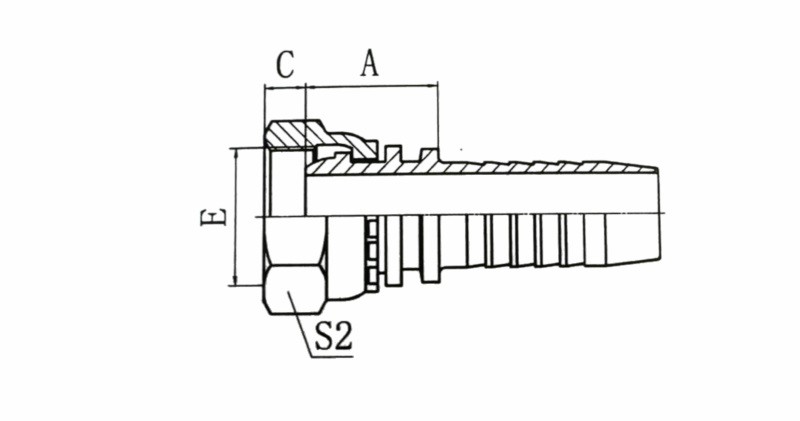

مشخصات
|
برخه نمبر. |
THREAD E |
HOSE BORE |
ابعاد |
|||
|
DN |
DASH |
A |
C |
S2 |
||
|
20111-10-03 |
M10X1 |
5 |
03 |
18 |
2.5 |
14 |
|
20111-10-04 |
M10X1 |
6 |
04 |
18 |
2.5 |
14 |
|
20111-12-04 |
M12X1.5 |
6 |
04 |
18.5 |
4 |
17 |
|
20111-12-05 |
M12X1.5 |
8 |
05 |
18.5 |
4 |
17 |
|
20111-14-04 |
M14X1.5 |
6 |
04 |
19.5 |
4.5 |
19 |
|
20111-14-05 |
M14X1.5 |
8 |
05 |
19.5 |
4.5 |
19 |
|
20111-16-04 |
M16X1.5 |
6 |
04 |
19.5 |
4.5 |
22 |
|
20111-16-05 |
M16X1.5 |
8 |
05 |
20 |
4.5 |
22 |
|
20111-16-06 |
M16X1.5 |
10 |
06 |
20 |
4.5 |
22 |
|
20111-18-05T |
M18X1.5 |
8 |
05 |
21.5 |
4 |
24 |
|
20111-18-06 |
M18X1.5 |
10 |
06 |
21.5 |
4 |
24 |
|
20111-18-08 |
M18X1.5 |
12 |
08 |
22 |
4 |
24 |
|
20111-20-08T |
M20X1.5 |
10 |
06 |
20.5 |
5.5 |
24 |
|
20111-20-08 |
M20X1.5 |
12 |
06 |
23 |
5.5 |
27 |
|
20111-22-08T |
M22X1.5 |
10 |
06 |
23 |
5 |
27 |
|
20111-22-08 |
M22X1.5 |
12 |
08 |
23.5 |
5 |
27 |
|
20111-22-10 |
M22X1.5 |
16 |
10 |
24.5 |
5 |
27 |
|
20111-24-08T |
M24X1.5 |
12 |
08 |
22 |
5.5 |
30 |
|
20111-24-10 |
M24X1.5 |
16 |
10 |
26 |
5 |
30 |
|
20111-27-08DT |
M27X1.5 |
12 |
08 |
23 |
5.5 |
32 |
|
20111-27-10DT |
M27X1.5 |
18 |
10 |
23.5 |
5.5 |
32 |
|
20111-27-12D |
M27X1.5 |
20 |
12 |
26 |
5.5 |
32 |
|
20111-27-10T |
M27X2 |
18 |
10 |
23.5 |
7 |
32 |
|
20111-30-12D |
M30X1.5 |
20 |
12 |
26.5 |
6 |
36 |
|
20111-30-12 |
M30X2 |
20 |
12 |
28.5 |
7 |
36 |
|
20111-36-12T |
M36X2 |
20 |
12 |
26 |
7 |
41 |
|
20111-36-14T |
M36X2 |
22 |
14 |
26 |
7 |
41 |
|
20111-39-14T |
M39X2 |
22 |
14 |
28.5 |
7 |
48 |
|
20111-39-16T |
M39X2 |
25 |
16 |
29.5 |
7 |
46 |
پیرامیټونه / تخنیکي معلومات
|
اصلي |
ژی جیانګ، چین |
د غوښتنلیک ساحه |
د پایپ لاین پیوستون |
|
د سپارلو وخت |
7-45 ورځې |
بسته بندي |
د لرګیو کیس پیکینګ |
|
مواد |
د کاربن فولاد |
تضمین |
1 کال |
|
اندازه |
1/4''-2'' |
برانډ |
FEIKE |
|
د سطحې درملنه |
ګالونیز کول |
بسته |
د کارتن بکس |
د شرکت په اړه
ګټې
پریمیم مواد او پایښت
د لوړ- درجې کاربن فولاد، سټینلیس فولادو (304/316)، یا پیتل څخه د استثنایی ځواک او د اوریدو مقاومت لپاره جوړ شوی.
د زنک-پلیټ شوي یا غیر فعال شوي پایونه اوږد عمر زیاتوي، حتی په سخت چاپیریال کې (د بیلګې په توګه، مالګې اوبه، کیمیاوي مواد، ډیر تودوخې).
د لیک{0}}وړیا فعالیت لپاره دقیق انجینري
د CNC{0}}ماشین تارونه د نارینه همکارانو سره د بشپړ سیل کولو ډاډ ورکوي، د لوړ فشار لاندې د مایع لیک له مینځه وړل.
د سخت زغم کنټرول په ټولو فټینګ کې ثابت کیفیت تضمینوي، د سیسټم ناکامۍ کموي.
لوړ-فشار او لوړ-د تودوخې مقاومت
تر [X] PSI/bar پورې درجه بندي شوې (د موډل له مخې توپیر لري)، دوی د درنو{0}} د هایدرولیک غوښتنلیکونو لپاره غوره کوي.
د سختې تودوخې (–40 درجې F څخه +400 درجې F / –40 درجې څخه تر +200 درجې) پرته د خرابوالي یا فعالیت له لاسه ورکولو سره مقاومت کوي.
پراخه مطابقت او استقامت
په ډیری تار معیارونو کې شتون لري (NPT، BSPP، JIC، SAE، Metric) او اندازې (1/8 "تر 2").
د ډیری هیدرولیک هوزونو او تجهیزاتو سره مطابقت لري ، په موجوده سیسټمونو کې اسانه ادغام ډاډمن کوي.
اسانه نصب او ساتنه
د کارن-دوستانه ډیزاین د معیاري وسیلو سره د ګړندي راټولولو اجازه ورکوي (یا وسیله-په ځینو ماډلونو کې وړیا).
په غوره ماډلونو کې د بیا کارولو وړ فټینګ د بدیل لګښتونه او وخت کموي.
د کیفیت سخت تضمین
100% فشار{1}}د بار وړلو دمخه ازمول شوی ترڅو اعتبار ډاډمن کړي.
د خوندیتوب او فعالیت لپاره د ISO، SAE، DIN، او نورو نړیوالو معیارونو سره مطابقت.
دودیز حلونه او OEM ملاتړ
د ځانګړي هیدرولیک اړتیاو لپاره چمتو شوي فټینګونه شتون لري (ځانګړي اندازې ، توکي ، کوټینګونه).
په لویه کچه امر تخفیف او د انعطاف وړ OEM خدمتونه د لویې پیمانه پروژې غوښتنې پوره کولو لپاره.
د نړیوال اکمالاتو سلسله او ګړندي تحویلي
د ګړندي بار وړلو لپاره ذخیره شوي لیست ، د لیډ وخت کمول.
FAQ
د ښځینه هیدرولیک نلی فټینګ څه شی دی؟
د ښځینه هیدرولیک نلی فټینګ یو نښلونکی دی چې د هیدرولیک نلی د برخو (پمپونو، والوزونو، سلنډرونو) سره یوځای کولو لپاره ډیزاین شوی ترڅو نارینه همکار ته د تار په واسطه. دا د لوړ فشار مایع سیسټمونو کې خوندي، لیک{1}}ثبوت اتصال تضمینوي.
ستاسو په فټینګ کې کوم مواد کارول کیږي؟
زموږ فټینګ له دې څخه جوړ شوي دي:
کاربن فولاد (زنک- د زنګ د مقاومت لپاره پلیټ شوی)
سټینلیس سټیل (د سخت چاپیریال لپاره 304/316)
پیتل (د زنګون مقاومت او غیر- سپارک کولو غوښتنلیکونو لپاره)
ستاسو فټینګ د کوم فشار درجه بندي ملاتړ کوي؟
د اندازې او موادو پورې اړه لري، زموږ فټینګ عموما د 3,000 څخه تر 10,000 PSI (200 څخه تر 700 bar) پورې اړه لري. د دقیقې درجې لپاره تل د محصول مشخصات وګورئ.
کوم تار معیارونه شتون لري؟
موږ وړاندیز کوو:
NPT (ملي پایپ ټیپر شوی) - په شمالي امریکا کې عام دی
BSPP (د برتانیا معیاري موازي پایپ) - په اروپا/آسیا کې عام دی
JIC (37 درجې flare) – د لوړ فشار هیدرولیک سیسټمونو لپاره
SAE، Metric، او نور معیارونه د غوښتنې سره سم
څنګه کولای شو چی د مناسب مناسب اندازه غوره کړي؟
د تار ډول او اندازه (د مثال په توګه، 1/2" NPT) ستاسو د هیدرولیک سیسټم سره یوځای کړئ.
د نلی داخلي قطر (ID) او بهرنی قطر (OD) سره مطابقت ډاډمن کړئ.
زموږ د اندازې لارښود سره مشوره وکړئ یا د مرستې لپاره زموږ تخنیکي ټیم سره اړیکه ونیسئ.
ایا ستاسو سامانونه د بیا کارولو وړ دي؟
ځینې موډلونه (د بیلګې په توګه، د بیا کارونې وړ ساحه-د ضمیمه کولو وړ فټینګونه) کیدای شي جلا او بیا نصب شي، پداسې حال کې چې نور (د بیلګې په توګه، کرپ شوي فټینګونه) دایمي دي. د بیا کارولو دمخه د محصول توضیحات چیک کړئ.
زه څنګه په هیدرولیک اتصالونو کې د لیک مخه نیسم؟
د تار سیلانټ یا ټیفلون ټیپ وکاروئ (د NPT تارونو لپاره).
ډاډ ترلاسه کړئ چې مناسب تورک- ډیر کلک کول کولی شي تارونه زیانمن کړي.
د اغوستلو لپاره مهرونه/O- حلقې معاینه کړئ او د اړتیا په صورت کې بدل کړئ.
ایا زه کولی شم چې دا فټینګ د نورو مایعاتو (د بیلګې په توګه د تیلو، اوبو) سره وکاروم؟
هو، مګر د موادو مطابقت تایید کړئ:
سټینلیس سټیل - د کنسرو مایعاتو لپاره غوره (کیمیکلونه ، سمندري اوبه).
پیتل – د تیلو د لینونو لپاره مناسب دی (غیر- سپارک).
د کاربن فولاد - د هیدرولیک تیلو لپاره معیاري مګر ممکن د اوبو سره زنګ وي.
ایا تاسو دودیز فټینګ وړاندیز کوئ؟
هو! موږ چمتو کوو:
ځانګړي اندازې، مواد، یا کوټینګونه (د بیلګې په توګه، PTFE-لاره).
د ګمرک برانډینګ سره د لوی امرونو لپاره OEM خدمتونه.
د امرونو لپاره د لیډ وخت څه دی؟
معیاري فټینګ: په 1-3 ورځو کې لیږدول کیږي (په- سټاک توکي کې).
دودیز امرونه: معمولا 7-45 ورځې، د پیچلتیا پورې اړه لري.
