پیژندنه

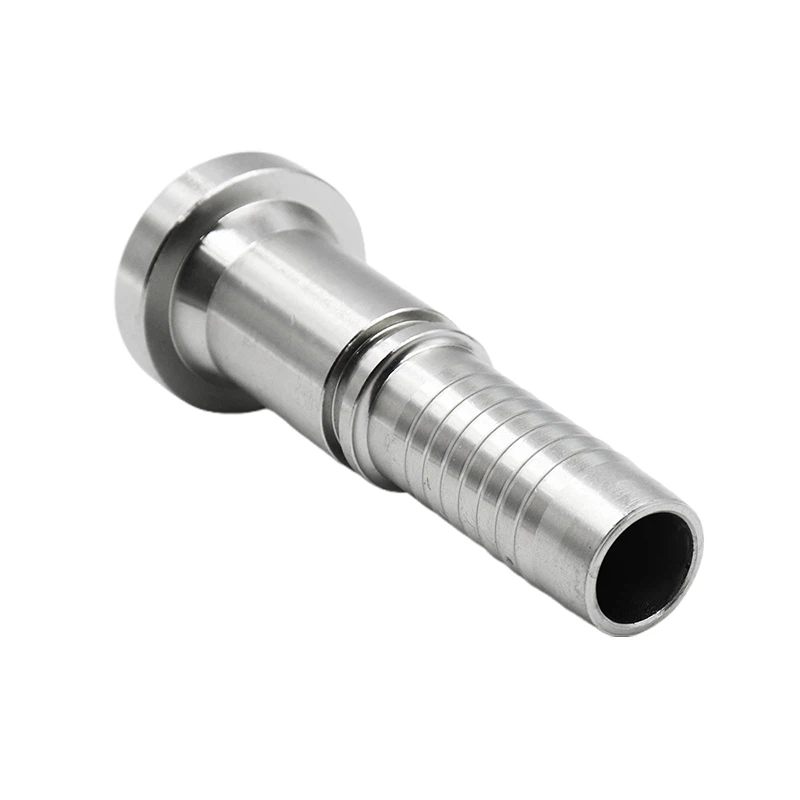

د هیدرولیک نلی فلانج SAE یو لوړ-د فعالیت هیدرولیک فټینګ دی چې د لوړ فشار هیدرولیک سیسټمونو کې خوندي او لیک-ثبوت اتصال چمتو کولو لپاره ډیزاین شوی. د SAE (د موټرو انجینرانو ټولنه) معیارونو پوره کولو لپاره جوړ شوی ، دا فلینج د صنعتي غوښتنلیکونو غوښتنې کې مطابقت ، دوام او اعتبار تضمینوي.
مشخصات
|
برخه نمبر. |
د فلینګ اندازه |
HOSE BORE |

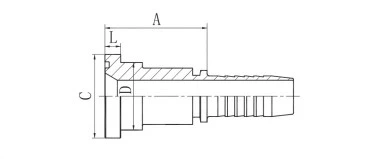

ابعاد |
||||
|
DN |
DASH |
A |
C |
D |
L |
||
|
87311-08-08 |
1/2" |
12 |
08 |
46 |
30.2 |
24 |
6.73 |
|
87311-12-08 |
3/4" |
12 |
08 |
47 |
38.1 |
31.7 |
6.73 |
|
87311-12-10 |
3/4" |
16 |
10 |
48 |
38.1 |
31.7 |
6.73 |
|
87311-12-12 |
3/4" |
20 |
12 |
48 |
38.1 |
31.7 |
6.73 |
|
87311-12-16 |
3/4" |
25 |
16 |
49 |
38.1 |
31.7 |
6.73 |
|
87311-16-12 |
1" |
20 |
12 |
51 |
44.4 |
38 |
8 |
|
87311-16-16 |
1" |
25 |
16 |
52 |
44.4 |
38 |
8 |
|
87311-16-20 |
1" |
32 |
20 |
53 |
44.4 |
38 |
8 |
|
87311-20-16 |
1.1/4" |
25 |
16 |
57 |
50.8 |
43 |
8 |
|
87311-20-20 |
1.1/4" |
32 |
20 |
58 |
50.8 |
43 |
8 |
|
87311-24-20 |
1.1/2" |
32 |
20 |
68 |
60.3 |
50 |
8 |
|
87311-24-24 |
1.1/2" |
40 |
24 |
68 |
60.3 |
50 |
8 |
|
87311-32-24 |
2" |
40 |
24 |
70 |
71.4 |
62 |
9.53 |
|
87311-32-32 |
2" |
50 |
32 |
70 |
71.4 |
62 |
9.53 |
|
87311-40-40 |
2.1/2" |
64 |
40 |
76 |
84.1 |
74 |
9.53 |
پیرامیټونه / تخنیکي معلومات
|
اصلي |
ژی جیانګ، چین |
د سپارلو نیټه |
د خبرو اترو وړ |
|
تصدیق |
GB/T19001-2016 idt ISO9001:2015 |
بسته بندي |
د صادراتو معیار |
|
مواد |
د کاربن فولاد |
تضمین |
1 کال |
|
د تادیې اصطلاح |
TT |
MOQ |
2000 |
|
حالت |
نوی |
رنګ |
سپین زنک، رنګ زنک |
د شرکت په اړه
ګټې
لوړ پایښت
د لوړ-قوت لرونکي فولادو یا سټینلیس فولادو څخه جوړ شوی، حتی په سختو چاپیریالونو کې د اوږد-د دوامدار فعالیت ډاډ ورکوي.
لوړ-د فشار مقاومت
د سخت هیدرولیک فشارونو سره مقاومت کولو لپاره انجینر شوی (تر 6,000 PSI پورې ، د ماډل پورې اړه لري) ، د لیک او سیسټم ناکامۍ مخه نیسي.
SAE او ISO مطابقت
د SAE J518 او ISO 6162 معیارونه پوره کوي، د نړیوال هیدرولیک سیسټمونو سره مطابقت تضمینوي.
لیک{0}} ثبوت پیوستون
دقیقه-ماشین شوي سیل کولو سطحونه یو کلک، د اعتماد وړ فټ، د مایع ضایع او کم وخت کموي.
زنگ{0}}مقاومت اختیارونه
په زنک-پلیټ شوي، فاسفیټ-لپت شوي، یا د سټینلیس فولادو ډولونو کې شتون لري ترڅو په لندبل یا زیان رسونکي شرایطو کې د ښه محافظت لپاره.
اسانه نصب او ساتنه
د ګړندي مجلس او بې ځایه کولو لپاره ډیزاین شوی ، د کار وخت کموي او موثریت ښه کوي.
د غوښتنلیک پراخه لړۍ
د صنعتي، ساختماني، کرنې، سمندري، او د تیلو او ګازو غوښتنلیکونو لپاره مناسب.
د اصلاح وړ حلونه
د ځانګړو عملیاتي اړتیاو پوره کولو لپاره ډیری اندازې، توکي، او د فشار درجه بندي شتون لري.
FAQ
پوښتنه: د دې فلج لپاره د فشار درجه بندي څه دي؟
A: د فشار درجه بندي د ماډل له مخې توپیر لري، مګر زموږ معیاري فلجونه معمولا تر 6,000 PSI پورې اداره کوي. تل د اندازې او موادو پراساس د دقیقې درجې لپاره د محصول مشخصات وګورئ.
پوښتنه: کوم مواد شتون لري؟
ځواب: موږ وړاندیز کوو:
کاربن فولاد (معیاري، د زنګون سره- مقاوم پوښونه)
سټینلیس سټیل (سخت یا ککړ چاپیریال لپاره)
د غوښتنې پراساس نور الماس انتخابونه
پوښتنه: ایا دا فلانج د ISO 6162 فلجونو سره مطابقت لري؟
ځواب: هو، زموږ د SAE فلینګونه د ISO 6162 کوډ A فلجونو سره د تبادلې وړ ډیزاین شوي، د نړیوال مطابقت تضمین کوي.
پوښتنه: زه څنګه سمه اندازه غوره کولی شم؟
الف: فلینګونه په مختلفو اندازو کې شتون لري (د بیلګې په توګه، ½ "تر 2" پورې). د فلانج اندازه ستاسو د نلی داخلي قطر (ID) او سیسټم اړتیاو سره مل کړئ. زموږ د اندازې چارټ سره مشوره وکړئ یا د مرستې لپاره زموږ د ملاتړ ټیم سره اړیکه ونیسئ.
پوښتنه: ایا زه کولی شم دا فلج د هر هیدرولیک نلی سره وکاروم؟
ځواب: دا باید د SAE/ISO-مطابقې هوزونو سره جوړه شي او په سمه توګه کټ یا راټول شي. تل د خپل نلی مشخصاتو سره مطابقت تایید کړئ.
پوښتنه: زه څنګه د لیک{0}} ثبوت پیوستون ډاډمن کړم؟
الف: سمې O- حلقې یا ګاسکټ (شامل یا مشخص شوي) وکاروئ.
بولټونه په مساوي ډول په کراس نمونه کې ټینګ کړئ ترڅو د غیر مساوي فشار څخه مخنیوی وشي.
د نصبولو دمخه د زیانونو لپاره معاینه کړئ.
پوښتنه: ایا دودیز فلینګونه شتون لري؟
الف: هو! موږ د غوښتنلیک اړتیاو پراساس دودیز اندازې ، توکي او د فشار درجه بندي چمتو کوو. د ځانګړو غوښتنو لپاره زموږ د انجینرۍ ټیم سره اړیکه ونیسئ.
پوښتنه: کوم صنعتونه معمولا دا فلج کاروي؟
الف: ساختمان او کان کیندنه (کیندونکې، بار وړونکي)
کرنه (ټراکتورونه، حاصلات)
تېل او ګاز (د برمه کولو رګونه، پایپ لاینونه)
سمندري او سمندر
صنعتي ماشین (هایډرولیک پریس، د انجیکشن مولډینګ)
